IO-Link Master Module SG-CM-81OL

SG-CM-81OL
Sipòte PROFINET/EtherCAT/EtherNet/IP/Modbus TCP/CC Link IE Field Basic pwotokòl

Voye rechèch

Dekri teren

Karakteristik

Sipòte PROFINET/EtherCAT/EtherNet/IP/Modbus TCP/CC Link IE Field Basic pwotokòl
Jiska 8 aparèy esklav IO Link ka konekte, chak nan yo ka kontwole endividyèlman
Chak IO Link koòdone sipòte estanda I0 mòd, ki pèmèt switch opinyon ak pwodiksyon kontwòl
Kòm yon koòdone louvri, lO Link ka adapte yo ak divès kalite detèktè entegre nan fieldbus estanda oswa sistèm automatisation
Koòdone Capteur inifye pèmèt adaptasyon gratis ant detèktè ki soti nan diferan founisè, ak fil elektrik senp, operasyon fasil, ak antretyen pi fasil.
Sipòte kominikasyon ak kaskad pouvwa ant plizyè estasyon prensipal, epi li ka konekte dirèkteman ak sistèm kontwòl nimerik PLC ak òdinatè anwo yo pou reyalize rezo endistriyèl.
Pwodwi a adopte yon konsepsyon modilè, ak yon estrikti kontra enfòmèl ant ki fasilite enstalasyon distribye ak deplwaman
Prezante kominikasyon jiska 20 mèt nan longè, li ka konekte jiska 8 aparèy esklav IO Link pou satisfè divès anviwònman aplikasyon ak kondisyon siveyans diferan.
Nivo pwoteksyon IP67, kapab adapte yo ak anviwònman difisil tankou polisyon lwil oliv (koupe likid, elatriye), pousyè, imidite, elatriye.
7 * 24 tan travay, asire estabilite endistriyèl -ak rezistans nan tanperati ki wo ak anviwònman piman bouk pou operasyon kontinyèl
Ekipman elektrik la, otobis la, ak tèt lekti-ekri yo tout fèt pou anpeche move koneksyon, asire fyab nan enstalasyon endistriyèl ak itilizasyon.

Itilizasyon

Liy pwodiksyon, ekipman automatisation, zouti machin

Aplikasyon tipik

Ekipman automatisation

IO-Link Master Module SG-CM-81OL sipòte plizyè pwotokòl fieldbus, ki gen ladan Profinet EtherCAT, EtherNet/IP, Modbus TCP, ak CC Link IEField Pwotokòl debaz yo ka aplike nan aparèy automatisation, sipòte jiska 8 koneksyon aparèy esklav IO Link, fasilite kominikasyon miltip estasyon pouvwa a ak kaskad VO1. spesifikasyon, fasilite koleksyon done sou plas ak kontwòl, konekte aparèy automatisation atravè fieldbus, transmèt enfòmasyon nan sistèm jesyon pou entèkoneksyon aparèy, ak bay sipò enfòmasyon pou kontwòl automatisation.

Liy pwodiksyon otomatik yo

IO-Link Master Module SG-CM-81OL aplike nan liy pwodiksyon otomatik nan endistri tankou pil elektrik, otomobil, ak fotovoltaik. Kòm yon koòdone louvri, li ka adapte yo ak divès kalite detèktè epi entegre yo nan otobis estanda oswa sistèm automatisation. Li sipòte kominikasyon ak fonksyon kaskad pouvwa ant plizyè estasyon prensipal, senplifye fil elektrik, senplifye operasyon, epi fè antretyen plis enkyete-gratis. Lè yo konekte ak aparèy esklav IO Link RFID ak lòt aparèy IO, li asire transmisyon enfòmasyon an tan reyèl ant sit liy pwodiksyon an ak sistèm kontwòl la, ede nan reyalize pwodiksyon melanje, elimine lyen entèmedyè, reyalize enfòmasyon transparan ak kontwole done, sove manpower, ak amelyore efikasite. Sigu bay yon pakèt opsyon RFID ak 1O Link aparèy, ki ka konplè kouvri divès bezwen aplikasyon RFID.

Karakteristik teknik

Modèl ak Paramèt		SG-CM-81OL-16DO-16DI-EIP	SG-CM-81OL-16DO-16DI-PN	SG-CM-81OL-16DO-16DI-EN	SG-CM-81OL-16DO-16DI-ECT	SG-CM-81OL-16DO-16DI-CCE
Paramèt Fizik	Dimansyon ekstèn	237.15 * 66.5 * 32.6mm
	Materyèl Lojman	Die jete alyaj aliminyòm
	Metòd Koneksyon Terre	M4 boulon fiks tè
	Fixation	2-twou fixation boulon
	Pwa	Apeprè 588g
Pwovizyon pou pouvwa	Rated Voltage	18 ~ 30VDC
	Rated aktyèl	IMAX<=0.3A@24V (current of bus module)
	Mode ekipman pou pouvwa	Endepandan doub ekipman pou pouvwa (kapteur ekipman pou pouvwa Nou, ekipman pou pouvwa actuator Ua)
	Entèfas pouvwa	7/8 detantè twou / detantè zegwi, 5 zegwi
	Pwoteksyon pouvwa	Ekipe ak pwoteksyon ranvèse ak pwoteksyon vag 3000W
Kominikasyon	Pwotokòl kominikasyon	EtherNet/IP	PROFINET	Modbus TCP	EtherCAT	CC-Link IE Field Basic
	Entèfas rezo	Tou de pò rezo yo entegre ak fonksyonalite switch epi yo konfòme yo ak estanda IEEE802.3 la
	Pousantaj kominikasyon	10/100Mps
	Topoloji sistèm	Etwal-topoloji, pyebwa-topoloji
	Longè kab kominikasyon	Max=100m
	Entèfas kominikasyon	D-KOD M12 tèt fi, 4-pin
IO-Lyen	Kantite IO-Link	8 chanèl endepandan
	IO-Link Entèfas	YON -KOD M12 tèt fi, 5-pin
	Pousantaj kominikasyon	Sipòte COM1, COM2, ak COM3
	IO-Link Version	V1.1.3
	Antre / Sòti	16 chanèl PNP siyal D '/16 chanèl PNP siyal pwodiksyon
	Kalite pò	8×Klas A
Adaptabilite anviwònman an	Tanperati travay	-25 degre ~+60 degre
	Tanperati Depo	-40 degre ~+85 degre
	Pwoteksyon Klas	IP67 (boulon sere boulon), IEC 60529
	Anti Vibration	1mm (f=5…61Hz), 15gn (f{=61…500Hz),EN60068-2-6
	Rezistans enpak	30gn 18ms, EN60068-2-27
	Nivo pwoteksyon kolizyon mekanik	IK05, EN50102
	CE	ETSI EN 301 489-3/ETSI EN 300 330-1/ETSI EN 301 489-1/ETSI EN 300 330-2
	RoHS 2.0	2011/65/EU 2015/863/EU

Dimansyon (Inite: mm)

product-702-374

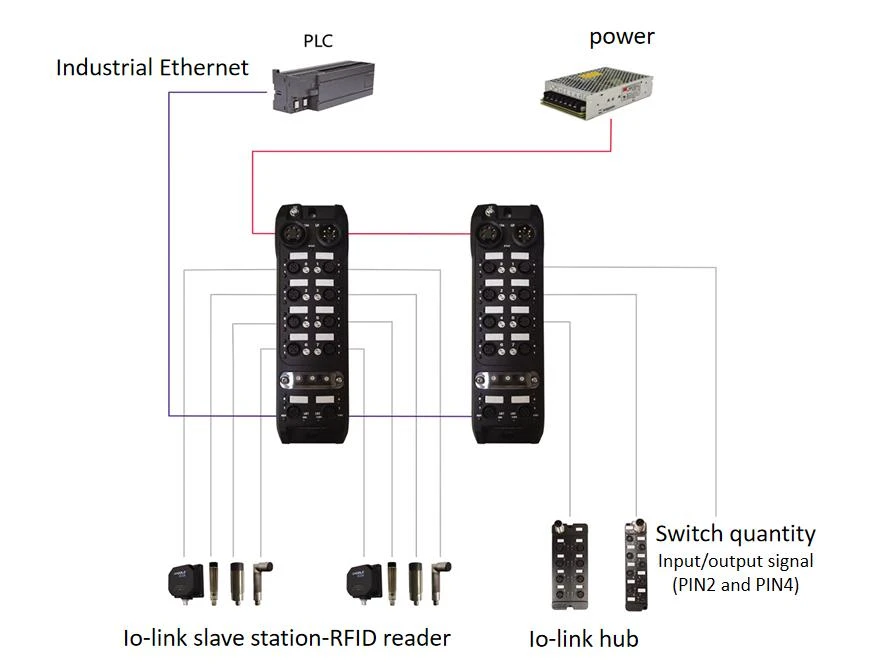

Topoloji aplikasyon an

Chak modil mèt IO Link ka monte 8 esklav IO Link
Pò kominikasyon ak pouvwa nan modil la IO Link mèt estasyon sipòte kaskad oswa yo ka itilize separeman

product-869-672
